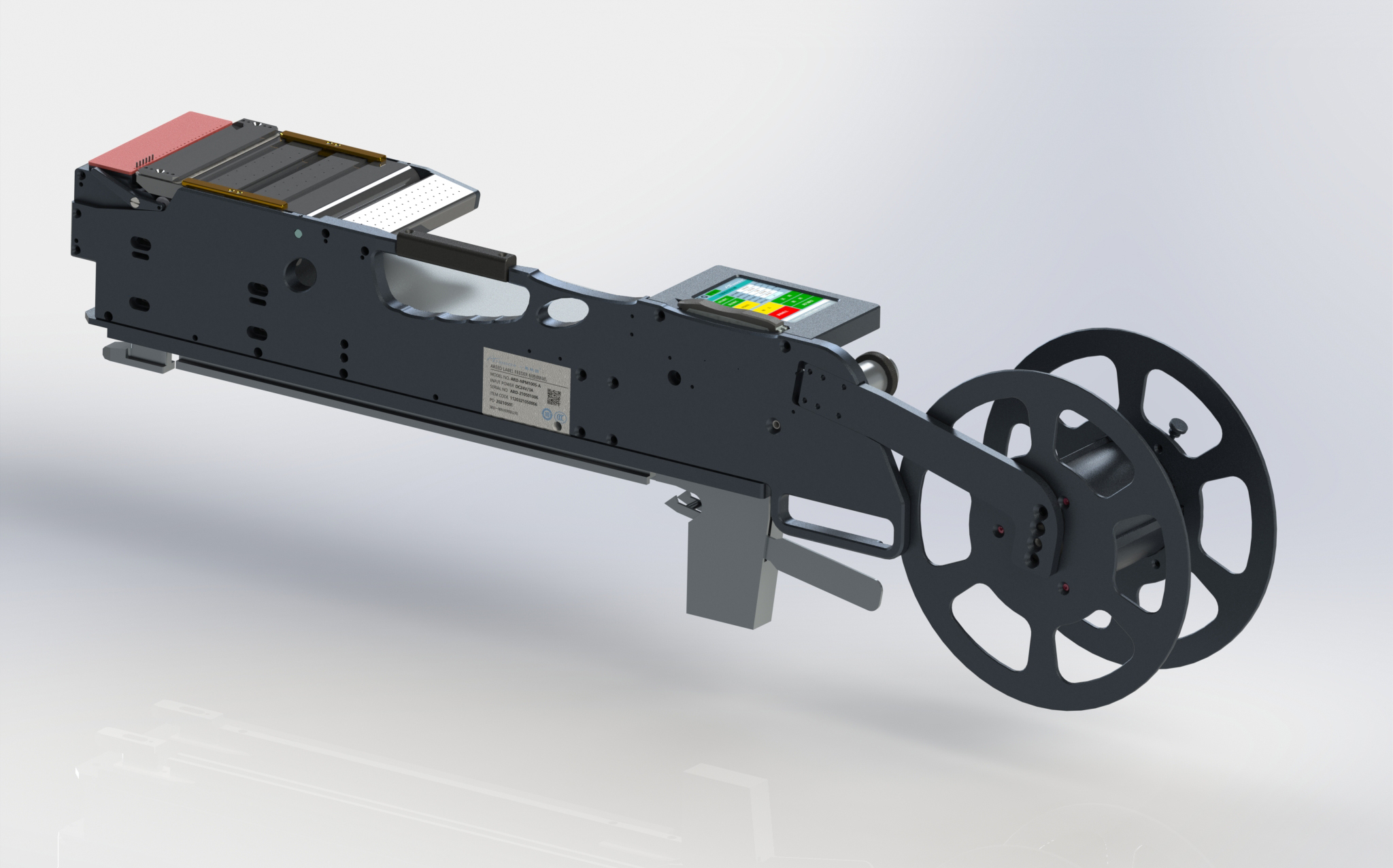

Bộ cấp liệu SMT PANASONIC

Máy áp dụng: Tương thích dòng máy dán PANASONIC

Loại sản phẩm: Bộ cấp liệu SMT

Thương hiệu: PANASONIC

Mẫu: ARD-NPM100S-A

Mô tả sản phẩm

Bộ cấp liệu tự động bóc và cấp các vật liệu cuộn như nhãn giấy, màng bảo vệ, xốp, băng keo hai mặt, keo dẫn điện, lá đồng, tấm thép và tấm gia cường. Thiết kế thông minh cấp công nghiệp, khả năng tương thích cao, tốc độ cấp liệu nhanh, thông số cấp liệu có thể cài đặt; chế độ làm việc và chế độ gỡ lỗi tiện cho người dùng; màn hình cảm ứng màu dễ thao tác hiển thị và cài đặt thông số. Sau khi tích hợp vào thiết bị tự động, đảm bảo cấp liệu tự động và nâng cao năng suất, rất phù hợp cho cấp liệu tự động ngành SMT.\n\nBệ bóc vật liệu linh hoạt tiên tiến, chiều rộng băng có thể điều chỉnh; thay vì ép, thiết kế dùng lực hút để cố định băng, giữ nguyên trạng thái ban đầu của vật liệu. Bệ tiếp liệu chống dính giảm tối đa độ bám dính khi xuất liệu, tránh biến dạng và nâng cao độ chính xác;\n\nHệ thống điều khiển dựa trên thiết kế cấp công nghiệp độ tin cậy cao, với thiết kế điều khiển và dẫn động động cơ độc quyền, hỗ trợ vận hành siêu êm, chống rung, không mất bước, chống vượt và điều chỉnh mô-men động để cấp liệu ổn định, đáng tin cậy.

Đặc điểm sản phẩm

Ưu điểm độ chính xác
Bệ bóc vật liệu linh hoạt tiên tiến, hỗ trợ điều chỉnh chiều rộng băng. Thay vì ép, thiết kế dùng lực hút để cố định băng, giữ nguyên trạng thái ban đầu của vật liệu. Bệ tiếp liệu chống dính giúp giảm tối đa độ bám dính khi xuất nhãn, tránh biến dạng vật liệu và nâng cao độ chính xác vị trí xuất liệu.

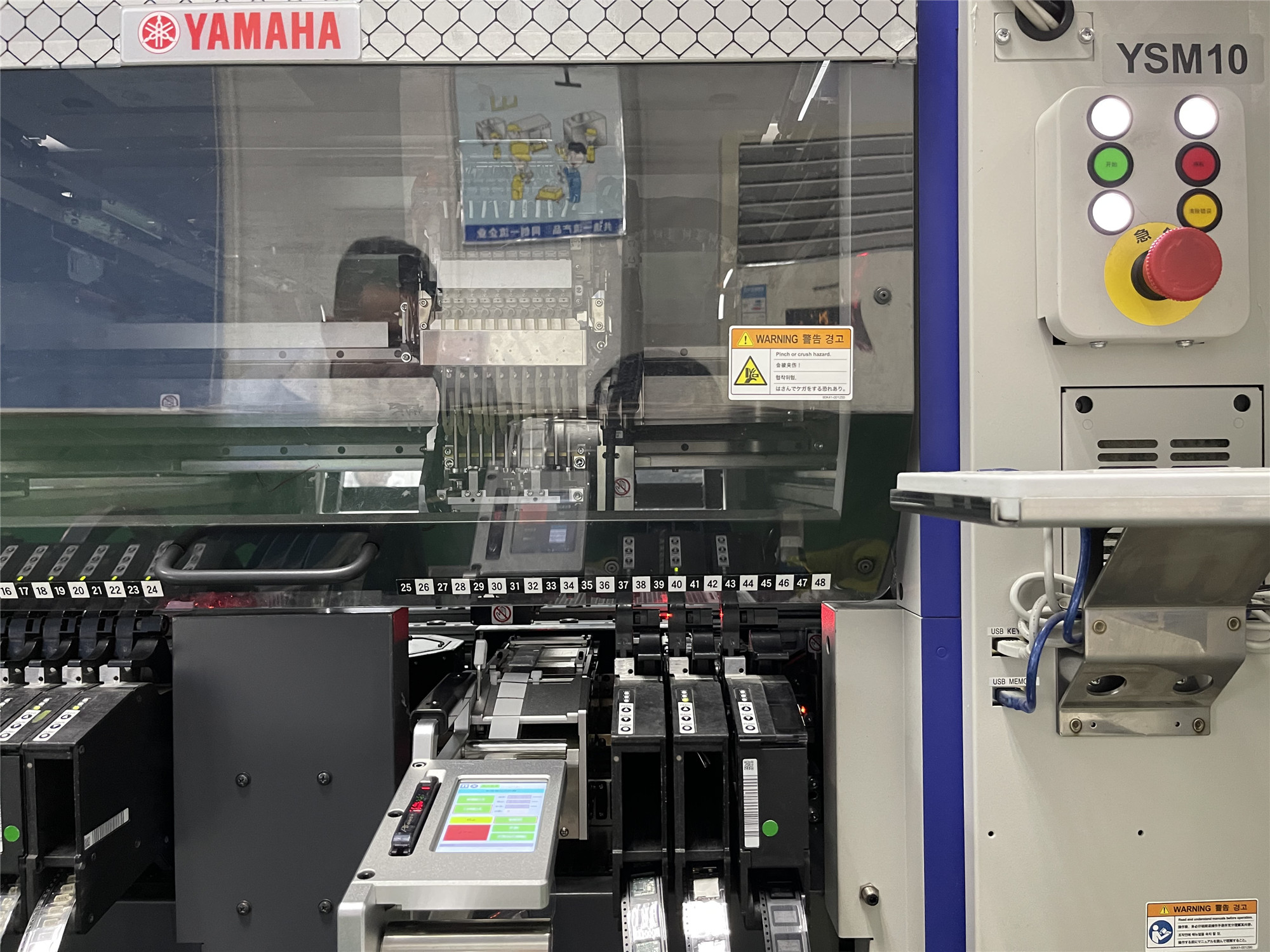

Ưu điểm nâng cấp
Hệ thống điều khiển dựa trên thiết kế cấp công nghiệp độ tin cậy cao, với thiết kế điều khiển và dẫn động động cơ độc quyền, hỗ trợ vận hành siêu êm, chống rung, không mất bước, chống vượt, mô-men xoắn điều chỉnh động theo tốc độ, đảm bảo cấp liệu ổn định và đáng tin cậy.

Đặc điểm chức năng

Functional characteristics

Tương thích kích thước mạnh

Một bộ cấp liệu nhãn xử lý mọi kích thước vật liệu đến kích thước tối đa, hỗ trợ một hoặc nhiều hàng để tối đa hóa hiệu quả sử dụng máy

Tương thích vật liệu mạnh

Các vật liệu cuộn như nhãn giấy, tấm gia cường FPC, nhiều loại băng Mylar, xốp, lưới chống bụi, băng keo chịu nhiệt... đều dùng được

Không cần mua riêng máy dán nhãn

Kết hợp bộ cấp liệu nhãn với máy dán linh kiện là có thể dán nhãn mã vạch

Thông tin kích thước sản phẩm

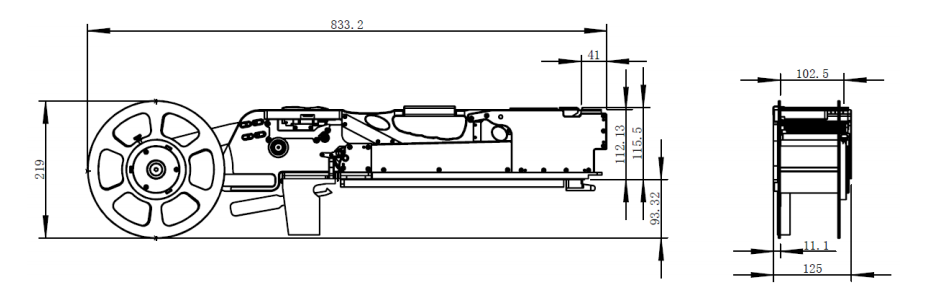

Bộ cấp liệu SMT PANASONICBản vẽ kích thước

Thông số sản phẩm

Hạng mục (ITEMS)	ARD-NPM100S-A

Phương thức cấp liệu	Bóc trước rồi hút
Loại vật liệu	Vật liệu cuộn: nhãn giấy / màng bảo vệ / xốp / băng keo hai mặt / keo dẫn điện / lá đồng / tấm thép / tấm gia cường
Chiều rộng giấy đế	10mm~100mm
Độ dày giấy đế	≤0.07mm
Chất liệu giấy đế	Màng PET / giấy đế chống dính
Chiều rộng vật liệu	≥3mm, ≤ chiều rộng giấy đế
Độ dày vật liệu	≤10mm
Kích thước lõi cuộn	Tiêu chuẩn 3 inch (76,2mm), tùy chọn 6 inch (152,4mm)
Tải trọng giá cuộn	1.5Kg MAX.
Bệ tiếp liệu	Cao su chống dính / tấm chống dính phun (tùy chọn)
Phương thức định vị vật liệu	Cảm biến quang + bù phần mềm
Phương thức thu giấy đế	Không có
Độ chính xác vị trí cấp liệu	±0.3mm
Phương thức điều chỉnh vị trí cấp liệu	Trục X: cụm chặn cơ khí; trục Y: điều chỉnh phần mềm; trục Z: điều chỉnh cơ khí
Thông số nguồn điện vào	DC24.0V \| 2A MAX.
Thông số áp suất khí vào	Áp suất âm -60Kpa ~ -100Kpa
Giao diện truyền thông	Không có
Phương thức truyền thông phần cứng	GPIO
Bộ xử lý trung tâm (CPU)	Bộ xử lý 32-bit hiệu quả cao
Phương thức truyền động thao tác	Điện
Bảng điều khiển	Màn hình màu TFT 3,5", 480 x 320 pixel, cảm ứng điện trở
Tốc độ cấp liệu	12000 UPH MAX. (kiểm tra tấm gia cường 3MM*4MM)
Điện năng chờ	<20W
Nhiệt độ làm việc	Nhiệt độ -20~65℃
Độ ẩm làm việc	Độ ẩm 20~90%RH, không ngưng tụ
Nhiệt độ lưu trữ	Nhiệt độ -40~85℃
Độ ẩm lưu trữ	Độ ẩm 10~95%
Tuổi thọ	≥20K hrs. MIL-HDBK-217F (25℃)
Kích thước	833.2MM * 219.0MM * 125.0MM
Khối lượng	Khoảng 10,0 [Kg] không gồm đế
