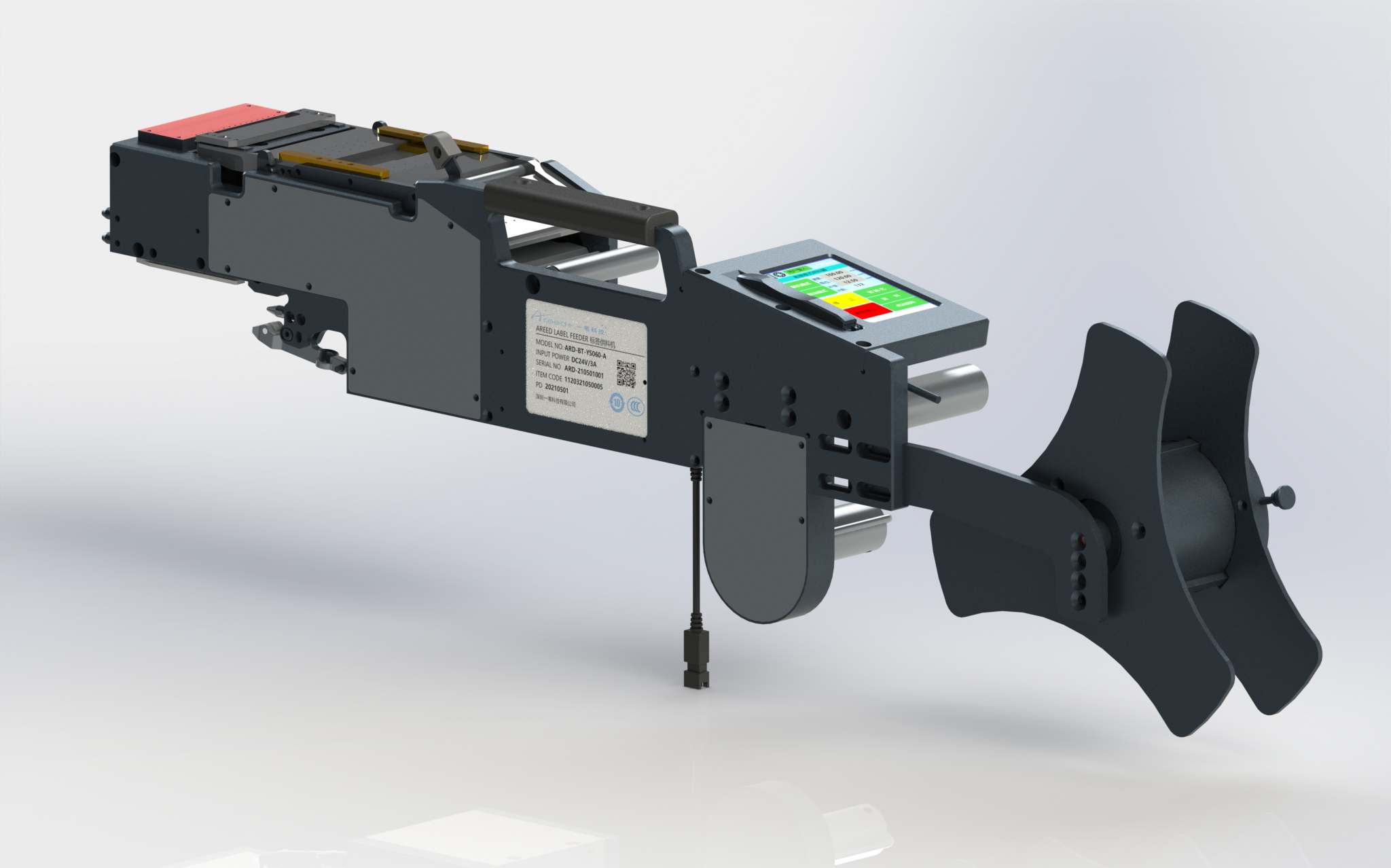

YAMAHA标签供料器
适用机型：
适用于YAMAHA贴片机系列
产品类型：
标签供料器
品牌：
YAMAHA
| 60mm | 80mm | 100mm | 其他定制尺寸 | |
|---|---|---|---|---|
| YV系列 | ARD-YV-LB60 | ARD-YV-LB80 | ARD-YV-LB100 | ARD-YV-LBxx |
| YS系列 | ARD-YS-LB60 | ARD-YS-LB80 | ARD-YS-LB100 | ARD-YS-LBxx |
产品描述
YAMAHA标签供料器专为标签类物料设计，提供高精度、高稳定性的标签供料解决方案。
产品特点

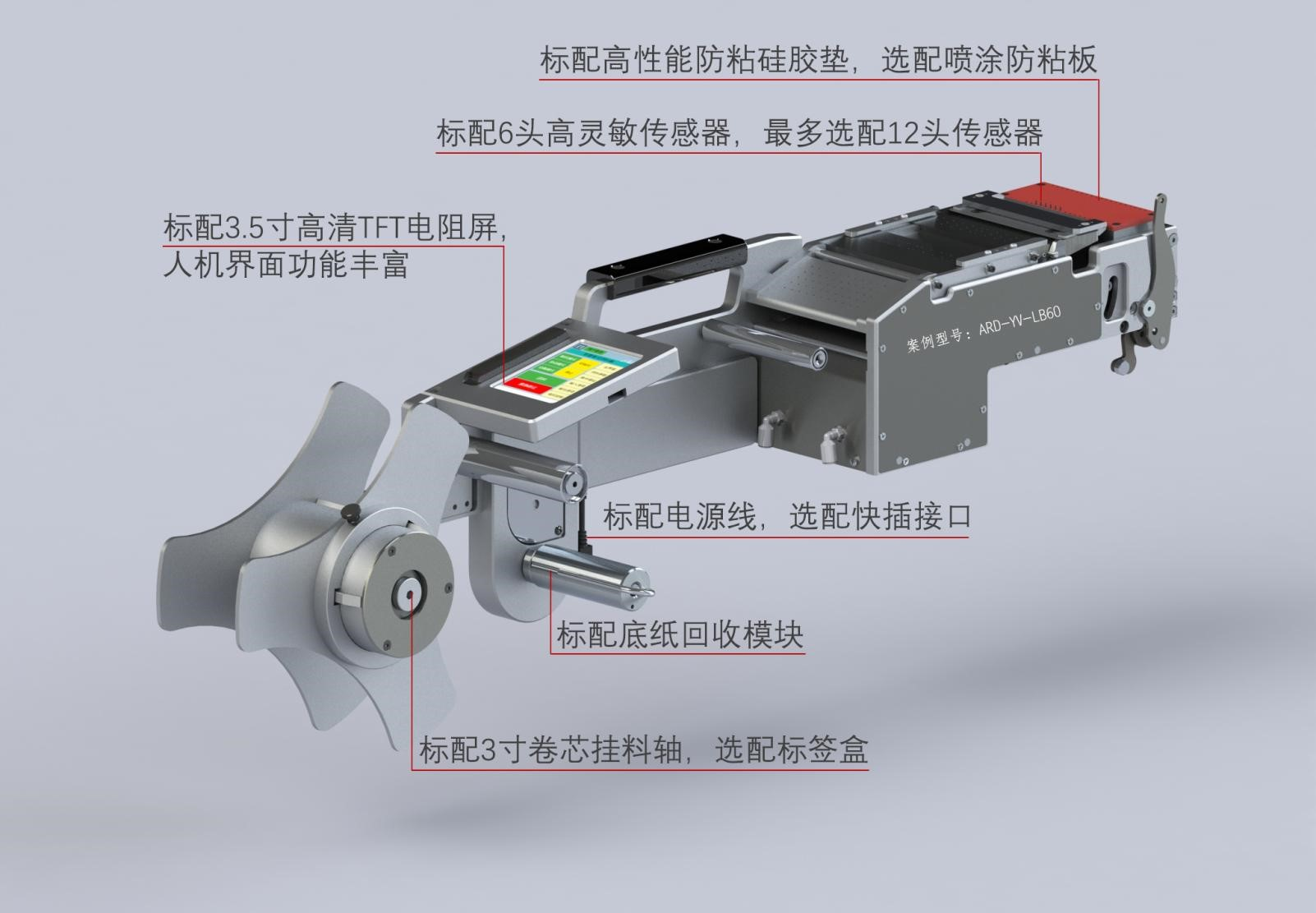

产品优势
无需单独购买贴标机，搭配标签飞达贴片机即可实现条码标签的贴附工作；物料种类兼容性强：无论是纸质标签还是FPC补强钢片、各种麦拉胶纸、泡棉、防尘网，高温胶纸等等卷式物料均可使用标签飞达；物料尺寸兼容强劲：一支标签飞达可以实现最大尺寸以内的所有尺寸物料，同时支持单排或多排，最大限度实现机器的使用效益；
技术特点
采用高精度光纤传感器检测标签位置，确保供料精度。步进电机驱动，运行稳定可靠。防粘设计的接料平台，避免标签粘连。支持联机和自动模式，操作灵活方便。
翻盖设计
剥料板翻盖式设计可以实现最快速换料，真空孔吸附可以稳定增加料带张力，方便粘性大物料成功剥离；滑动挡边让一支供料器满足更多宽度尺寸物料的使用；磁性压料盖四周机米螺丝可调节高度间隙，满足不同厚度物料通过顺畅。
细孔式光纤接料平台
细孔式光纤接料平台较条型槽接料平台表面平滑。高防粘性硅胶垫确保无论胶纸或泡棉都能轻松吸取，而且更换方便保养成本低；多头超灵敏光纤感应器可以满足不同间隙的单列到多列(最多12列)标签同时剥料；上下升降滑台设计轻松准确设置接料平台高度，适应不同厚度物料成功剥离。
高清触摸屏
高清触摸屏显示所有供料器生产信息，简洁直观大方;常用功能按键分布在首屏上，更多功能扩展设置在后台显示，满足不同生产需求；触摸屏设置包含分级式管理权限，最大限度防止误触导致设置参数修改。
超耐磨包胶辊
超耐磨包胶轮配齿轮的进料方式，既解决底纸打滑造成送料误差的问题又解决包胶轮易损难题；斜切式锁死设计及增加底纸与齿轮的接触面积，又方便开启并保证安全有效锁定。
机械张紧轴
标配内径76.2mm (3英寸)外径220mm挂料机械张紧轴，上下料方便并且有效卡紧；选配内径152mm (6英寸)张紧轴组件可以实现多尺寸内径卷料标签的要求；也可以选配放料盒结构。
产品参数
| 项目 ITEMS | ARD-YV-LB & ARD-YS-LB |
|---|---|
| 供料方式FEEDING METHOD | 先剥离后吸取 |
| 物料类型MATERIAL TYPE | 纸质标签/保护膜/泡棉/双面胶/导电胶/铜箔/钢片/补强板等卷式物料 |
| 底纸宽度BACKING PAPER WIDTH | 10mm~60mm |
| 底纸厚度BACKING PAPER THICKNESS | ≤ 0.07mm |
| 底纸材质BASE PAPER MATERIAL | PET塑料模/纸带离型纸 |
| 物料宽度MATERIAL WIDTH | ≥3mm，≤底纸宽度 |
| 物料厚度MATERIAL THICKNESS | ≤10mm |
| 料盘卷心尺寸FEEDER CORE SIZE | 标准3寸 |
| 料盘架承重DISH RACK LOAD BEARING | 1.5Kg MAX. |
| 接料平台RECEIVING PLATFORM | 防粘胶皮/喷涂防粘板可选 |
| 物料定位方式MATERIAL POSITIONING METHOD | 光纤感应 + 软件补偿 |
| 收盖膜方式COVER FILM METHOD | 无 |
| 收底纸方式BOTTOM PAPER METHOD | 下方电动收底纸 |
| 供料位置精度FEED POSITION ACCURACY | ±0.2mm |
| 送料位置调整方式FEED POSITION ADJUSTMENT METHOD | X方向机械限位组件调整，Y方向软件调整，Z方向机械调整 |
| 输入电源规格INPUT POWER SPECIFICATION | DC24.0V | 2A MAX. |
| 输入气压规格INPUT AIR PRESSURE SPECIFICATION | 负气压-60Kpa~100Kpa |
| 通信接口COMMUNICATION INTERFACE | 无 |
| 硬件通信方式HARDWARE COMMUNICATION METHOD | GPIO |
| 中央处理器CPU | 32位高效处理器 |
| 动作驱动方式ACTION-DRIVEN MODE | 电动 |
| 操作面板OPERATION PANEL | 3.5" TFT彩色屏幕，480 x 320像素，电阻屏 |
| 送料速度FEEDING SPEED | 12000 UPH MAX.（3MM*4MM补强板测试） |
| 待机功耗STANDBY POWER CONSUMPTION | < 20W |
| 工作温度OPERATING TEMPERATURE | 温度TEMPERATURE -20~65℃ |
| 工作湿度WORKING HUMIDITY | 湿度HUMIDITY 20~90%RH, 无冷凝NO CONDENSATION |
| 存贮温度STORAGE TEMPERATURE | 温度TEMPERATURE -40~85℃ |
| 储存湿度STORAGE HUMIDITY | 湿度HUMIDITY 10~95% |
| 寿命 MTPF | ≥20K hrs. MIL-HDBK-217F (25℃) |
| 尺寸 SIZE | 743.0MM * 97.0MM * 200.0MM |
| 质量 QUALITY | 约 APPROX 5.0 [Kg] 不含底座 |
